• 1、很多朋友最近來電，來函咨詢關于電子膨脹閥的技術問題，深圳瀚信德制冷現在為大家分享一篇電動式電子膨脹閥的原理與構造本文詳細介紹了電動電子膨脹閥的原理與構造，并配有高清大圖供大家參考，以幫助大家更深刻地了解電子膨脹閥。

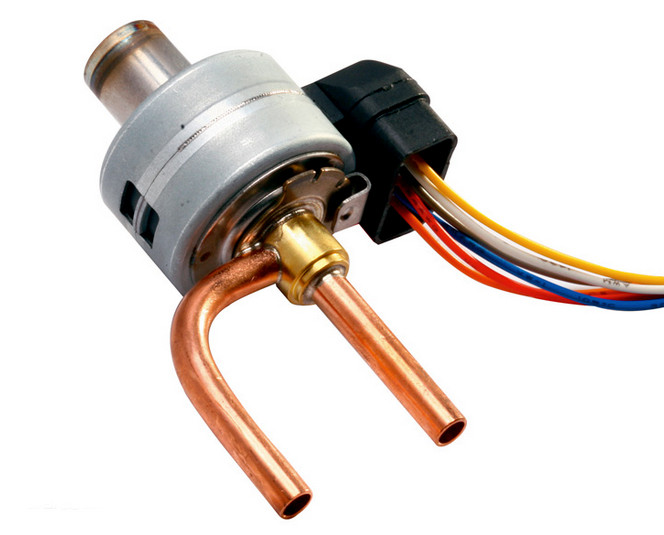

• 2、電動式電子膨脹閥則是通過步進電機來控制它的開度的，電動式電子膨脹閥如下圖所示。
• 3、它采用的是步進電機驅動，可分為直動型和減速型兩種。
• 4、目前常采用四相脈沖直動型電子膨脹閥。當控制脈沖電壓按一定邏輯關系作用到電子膨脹閥各相線圈上時，步進電機帶動針閥上升或下降，以調節閥的流量。
• 5、電動式電子膨脹閥的檢測可參見導風步進電機的檢測。　　

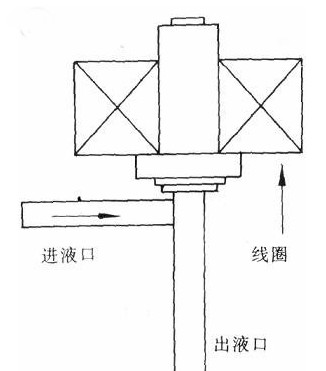

• 6、常用電動式電子膨脹閥參數。電動式電子膨脹線圈額定電壓為12V，4相電機、2相勵磁、驅動頻率25/30PPS(脈沖/秒)。全閉一全開脈沖數240、全閉一全開時間9.6s/8.0s、開闊沖程3.5mm、孔徑為φ2.85mm。制冷劑流動方向可逆，其結構如下圖所示。



步進電機電動式電子膨脹構造詳解

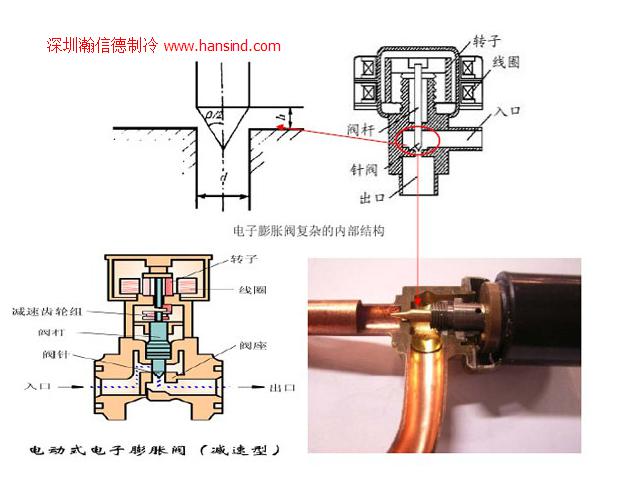

• 1、步進電機電動式電子膨脹閥主要包括閥體、步進電機、傳感器和電子控制單元等，其中步進電機定子繞組線圈在軸向排列成四層。
• 2、將第一層線圈引線末端引出，第二層線圈起始端引出，兩個引出端并在一起作為公共端，與驅動電路的正極相連。
• 3、將第一層線圈的引線起始端和第二層線圈的末端分別引出與驅動電路的負極相連，將第三層線圈的引線末端引出。
• 4、第四層線圈的起始端引出，兩個引出端并在一起作為公共端，與驅動電路的正極相連，將第三層線圈的引線起始端和第四層線圈的末端分別引出與驅動電路的負極相連，相鄰線圈之間各放置一個環狀鐵質隔板，其厚度為5毫米。
• 5、電動式電子膨脹閥使得輸出電壓干擾現象基本消除，提高了控制系統的穩定性、可靠性和壽命。
